Описание

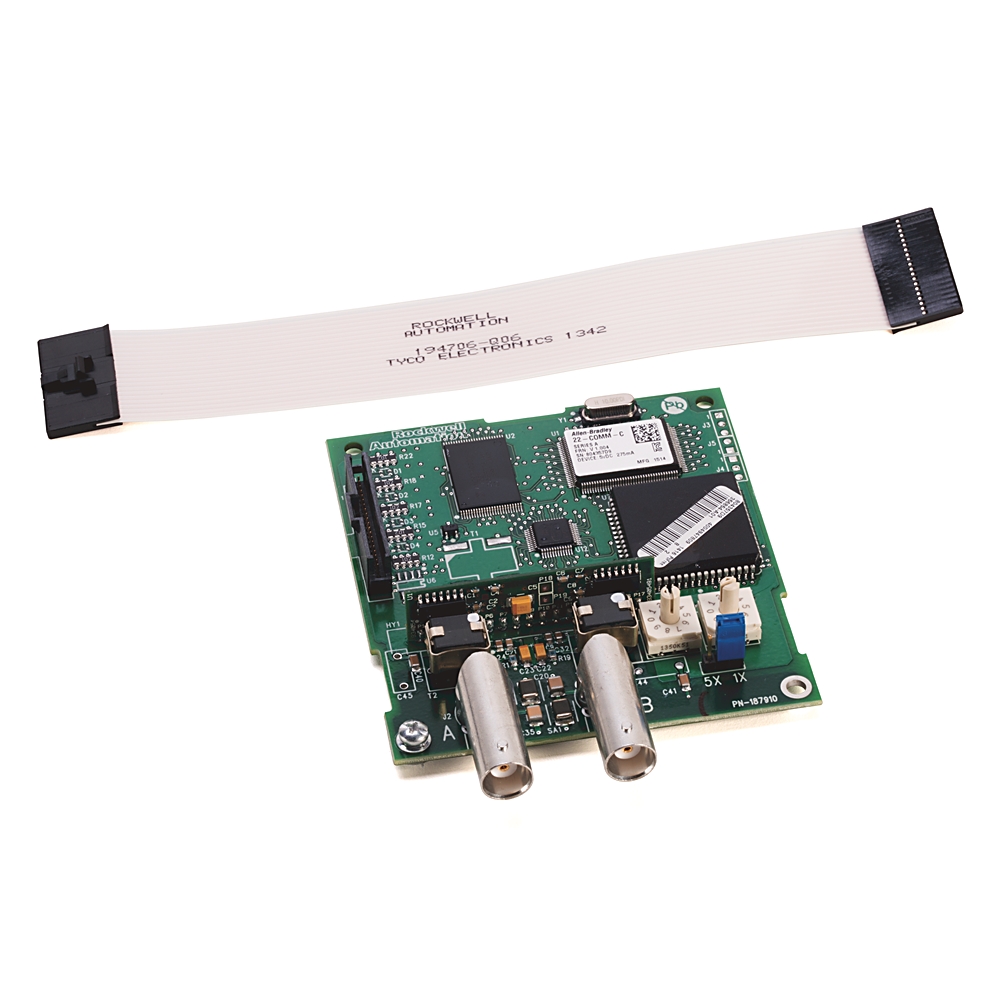

22-COMM-E — это EtherNet/IP адаптер для частотных приводов PowerFlex 4, 40 и 400 от Allen-Bradley. Он монтируется внутри привода и получает питание от него, обеспечивая интеграцию привода в сеть EtherNet/IP для управления, конфигурации и сбора данных. Адаптер оснащён одним портом RJ45, поддерживает скорость передачи 10/100 Мбит/с, до 30 TCP-соединений и минимальное время RPI (обновления данных) — 5 мс.
Устройство предоставляет встроенные веб-страницы для мониторинга состояния адаптера, подключённого привода и других DSI-устройств. Поддерживается отправка email-уведомлений о возникновении или сбросе ошибок. Основная особенность — режим Multi-Drive, позволяющий подключить до пяти приводов (PowerFlex 4 или 40) через встроенный RS-485, при этом в сети EtherNet/IP они представляются одним узлом. Адаптер настраивается через HIM-панель, BOOTP/DHCP сервер или веб-интерфейс.
Основные характеристики
-
Производитель: Allen-Bradley / Rockwell Automation.
-
Совместимость: PowerFlex 4, 40, 400.
-
Протокол: EtherNet/IP.
-
Сетевой интерфейс: 1 × RJ45, 10/100 Мбит/с, автосогласование.
-
Режимы работы: Single-Drive, Multi-Drive (до 5 приводов на один узел).
-
Подключение: Внутренний разъём DSI (20-pin).
-
Питание: 350 мА при 5 В постоянного тока (от привода).
-
Рабочая температура: от -10 до 50 °C.
-
Индикация: 4 светодиода (статус сети и адаптера).
-
Габариты (В × Ш × Г): 19 × 78.5 × 86 мм.
-
Вес: 85 г.
