Описание

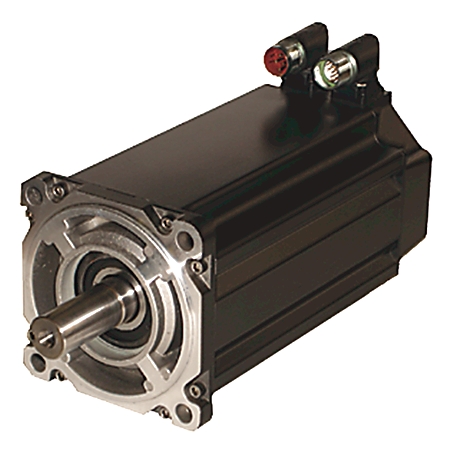

MPL-B430P-MJ72AA — это бесщёточный серводвигатель с низким моментом инерции из серии MP-Series Low Inertia от Allen-Bradley (Rockwell Automation). Двигатель рассчитан на напряжение 460 В и развивает номинальную скорость 5000 об/мин. Модель имеет рамку размера 4 (115 мм) и длину пакета магнитопровода 30 (76.2 мм). Оснащён многооборотным высокоразрешающим энкодером с протоколом Hiperface для точной обратной связи по положению. Вал имеет шпоночную канавку, уплотнение вала отсутствует, поэтому базовая степень защиты — IP50/IP53. При установке опционального уплотнения MPL-SSN-A4B4 достигается степень защиты IP66. Тормоз в данной модификации не предусмотрен. Подключение осуществляется через разъём SpeedTEC DIN, выполненный под прямым углом и поворачиваемый на 180°. Двигатель совместим с сервоприводами Kinetix 2000, 6000, 7000, 5500, 5700 и Ultra3000. Применяется в упаковочном, обрабатывающем оборудовании, в системах сборки электроники и транспортировки материалов.
Основные характеристики
-
Производитель: Allen-Bradley / Rockwell Automation.
-
Номинальное напряжение: 460 В (класс 400 В).
-
Номинальная мощность: 2.2 кВт.
-
Номинальная скорость: 5000 об/мин.
-
Тип двигателя: Бесщёточный, с низким моментом инерции.
-
Размер рамки: 4 (115 мм / 4.53 дюйма).
-
Длина пакета: 30 (76.2 мм / 3.0 дюйма).
-
Номинальный крутящий момент (непрерывный): 6.55 Н·м.
-
Пиковый крутящий момент: 19.8 Н·м.
-
Ток непрерывный: 9.2 А.
-
Пиковый ток: 32.0 А.
-
Момент инерции ротора: 0.00038 кг·м².
-
Тип обратной связи: Многооборотный высокоразрешающий энкодер.
-
Тормоз: Отсутствует.
-
Конфигурация вала: Шпонка, без уплотнения.
-
Тип разъёма: SpeedTEC DIN, прямой угол, поворотный на 180°.
-
Диапазон рабочих температур: 0…40 °C.
-
Вес: приблизительно 5.44 кг.
