Описание

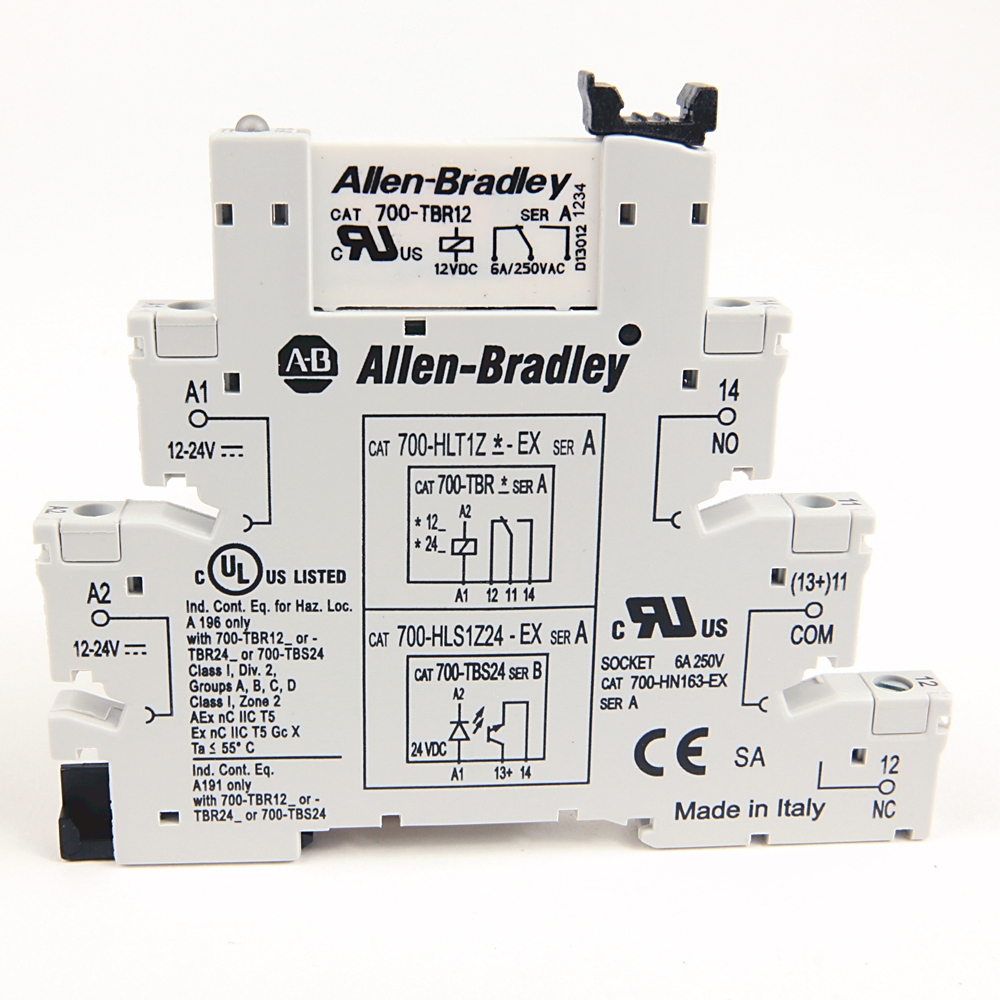

700-HLT1Z24 — это интерфейсное реле на винтовых клеммах из серии 700-HL от Allen-Bradley. Представляет собой собранный модуль, включающий реле и розетку на винтовых зажимах. Предназначено для применения в цепях управления промышленной автоматизации, в том числе в качестве гальванической развязки между контроллером и исполнительными устройствами.
Модуль электромеханический, однополюсный, с переключающим контактом SPDT (1 C/O) . Корпус шириной 6.2 мм оптимизирует плотность монтажа на DIN-рейке . Конструкция клемм обеспечивает степень защиты от прикосновения IP20 и допускает подключение проводов сечением от 26 до 14 AWG (0.14…2.5 мм²) .
Встроены светодиодная индикация состояния, защита от обратной полярности постоянного тока и подавление перенапряжений на катушке. Реле пригодно для замены без демонтажа клеммной базы.
Основные характеристики
-
Производитель: Allen-Bradley / Rockwell Automation.
-
Серия: 700-HL.
-
Напряжение катушки: 24 В DC.
-
Тип контакта: SPDT (1 переключающий контакт).
-
Номинальный ток контактов: 6 А.
-
Коммутируемое напряжение: до 24 В DC.
-
Монтаж: DIN-рейка.
-
Тип подключения: Винтовые клеммы.
-
Ширина корпуса: 6.2 мм.
-
Сечение провода: 26…14 AWG (0.14…2.5 мм²).
-
Светодиодная индикация: Есть.
-
Степень защиты: IP20.
-
Диапазон рабочих температур: -40…+55 °C.
-
Ресурс коммутаций: 100 000 (6 A резистивная нагрузка).
