Описание

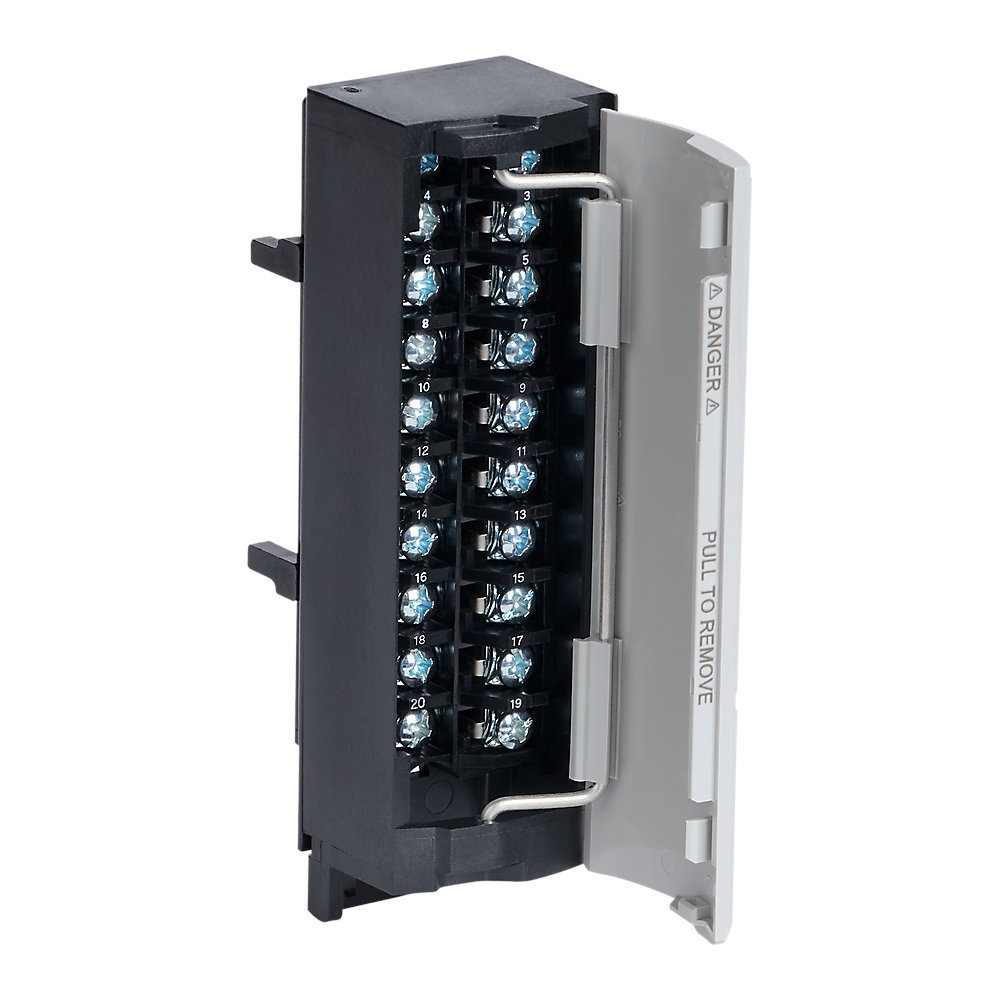

1756-TBNH — это съёмный клеммный блок с 20-ю винтовыми зажимами. Он обеспечивает гибкое и надёжное соединение между промышленной проводкой и модулями I/O ControlLogix. Клеммник вставляется непосредственно в переднюю панель модуля и фиксируется винтами. Разъём допускает подключение проводов сечением от 14 до 22 AWG как с цельной, так и с многопроволочной жилой, но не допускает их смешивания в одном клеммнике. Устройство рассчитано на работу в широком диапазоне температур и в условиях промышленной вибрации, что делает его стандартным решением для автоматизации.
Основные характеристики
-
Тип: Съёмный клеммный блок (Removable Terminal Block, RTB).
-
Серия: Allen-Bradley ControlLogix 1756.
-
Количество точек: 20.
-
Тип соединения: Винтовой зажим (Screw Clamp).
-
Сечение провода: 14 — 22 AWG (0.33 – 2.1 мм²).
-
Макс. проводов на клемму: 2.
-
Крутящий момент винтов: 1.36 Н·м (12 дюйм-фунтов).
-
Номинальное напряжение: 300 В.
-
Номинальный ток: 10 А.
-
Рабочая температура: от -40 до 70 °C.
-
Габариты (Д×Ш×В): 5.51 x 4.41 x 5.71 дюйма.
