Описание

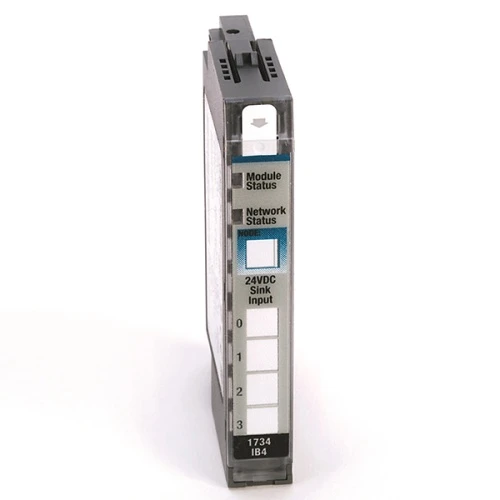

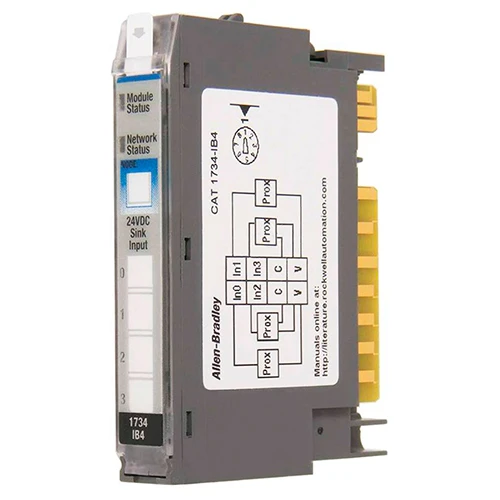

Модуль цифрового ввода серии POINT I/O от Allen-Bradley (Rockwell Automation). Это компактное решение для сбора дискретных сигналов в системах распределенного ввода-вывода.
Основные характеристики
- Количество входов: 4 цифровых входа.
- Тип входа: Sink (потребляющий), работающий по схеме «сухой контакт» или с датчиками типа PNP.
- Номинальное напряжение: 24 В постоянного тока (DC).
- Диапазон рабочего напряжения: 10–28.8 В DC.
- Ток на канал: Около 4 мА при 24 В.
- Задержка входного сигнала (фильтрация): Настраиваемая (програмно) от 0 до 65 мс.
Особенности модуля
- Индикация: Светодиоды на лицевой панели (Status, Inputs 0–3) для быстрой диагностики состояния каналов и самого модуля.
- Монтаж: Устанавливается в клеммное основание (Terminal Base) серии 1734-TB или 1734-TBS.
- «Горячая» замена: Поддерживает замену под напряжением (RIUP) без остановки работы всей шины I/O.
- Ключевание: Поворотный механизм на основании должен быть установлен в положение «1» для предотвращения установки неверного типа модуля.
Совместимость
Работает с любым адаптером POINT I/O:
- EtherNet/IP (например, 1734-AENT).
- DeviceNet (1734-ADN).
- ControlNet (1734-ACNR).
- PROFIBUS DP (1734-APB).
