Описание

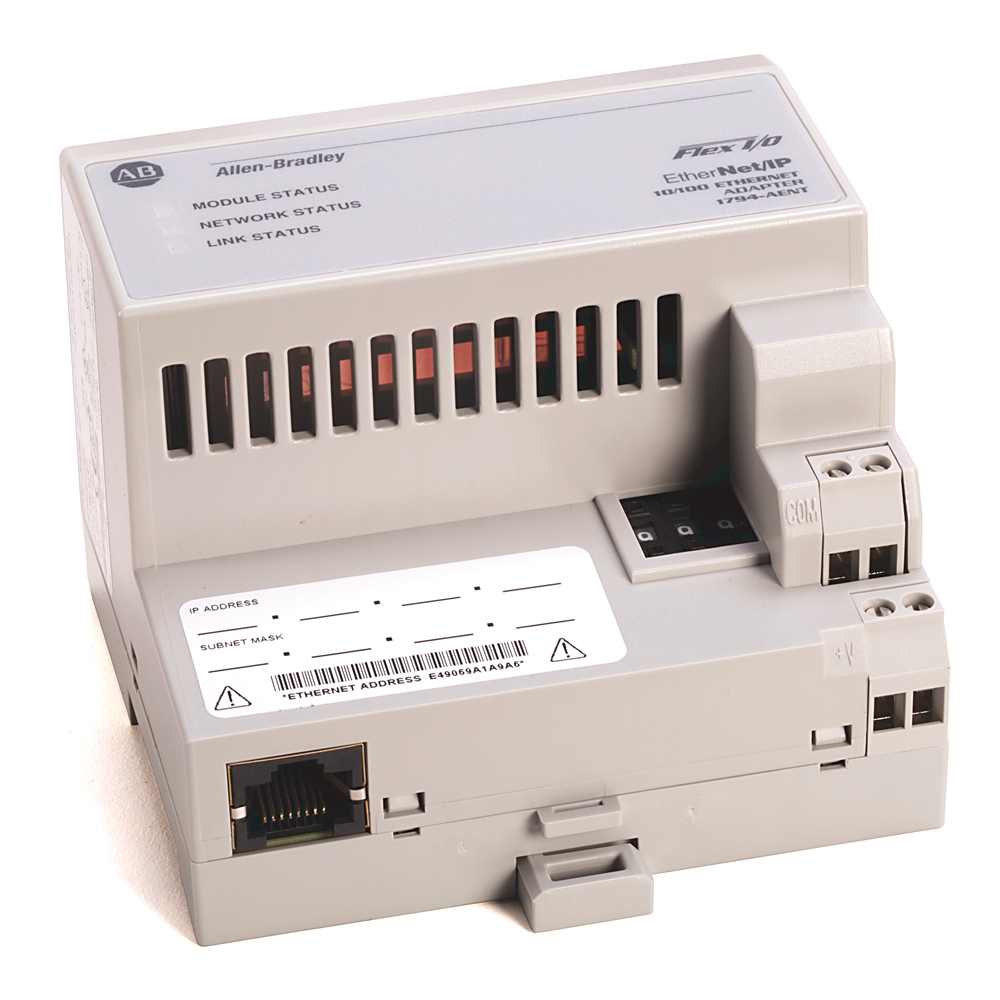

1794-AENT — это коммуникационный адаптер для распределённой системы ввода-вывода FLEX I/O от Allen-Bradley. Он подключает до восьми модулей FLEX I/O (цифровых, аналоговых или специальных) к сети EtherNet/IP. Адаптер устанавливается на DIN-рейку и питается от 24 В постоянного тока. Он обеспечивает обмен данными между контроллерами (ControlLogix, CompactLogix, PLC-5, SLC 500) и удалёнными I/O модулями.
Адаптер имеет один порт RJ45 со скоростью 10/100 Мбит/с (автосогласование). Поддерживает до 32 CIP-соединений (15 для ввода-вывода, 17 для явных сообщений). IP-адрес настраивается переключателями на корпусе, через DHCP или BOOTP.
Модуль поддерживает замену I/O модулей без отключения питания системы (RIUP). Рабочая температура — от 0 до 55 °C. Светодиоды на лицевой панели отображают состояние модуля, сети и соединения.
Основные характеристики
-
Производитель: Allen-Bradley / Rockwell Automation.
-
Тип устройства: Коммуникационный адаптер EtherNet/IP для FLEX I/O.
-
Количество поддерживаемых модулей: до 8.
-
Сетевой интерфейс: 1 × RJ45, 10/100 Мбит/с, автосогласование.
-
Питание: 24 В постоянного тока (диапазон 19.2–31.2 В).
-
Тип монтажа: DIN-рейка.
-
Макс. количество CIP-соединений: 32.
-
Диапазон рабочих температур: 0 — 55 °C.
